鋼結構設計公司某大跨度預應力結構設計心得

發布時間：2020-07-11 11:36:50 發布人：鋼結構設計 瀏覽量：

一、工程概況：
本工程為某體校內的室內訓練場

，鑒于建筑師對整體規劃的考慮及使用上的便捷性，要求其與體校內的主教學樓及宿舍樓能通過走廊聯系以形成整體效果

，故層高定為7.5米，共兩層

。根據使用要求

，室內不允許設置豎向構件，凈高要求≥6.0米

。平面布置如（圖一）

。在此情況下，采用普通梁扳體系已難以滿足要求

，經與建設方及建筑師協商，并結合當?shù)厥┕そ?jīng)驗

，決定該兩層建筑的樓（屋）面Y向框架梁采用預應力梁（后張法）,其余構件均采用普通梁扳

。

二

、預應力砼結構的特點：
①改善結構的使用性能

，提高結構的耐久性

；
②減小構件截面高度

，減輕自重；
③充分利用高強鋼材

；
④具有良好的裂縫閉合性能與變形恢復性能

；
⑤提高抗剪承載力；
⑥提高抗疲勞強度

；
⑦具有良好的經濟效益。

三

、預應力砼結構設計時遇到的問題及解決辦法：
①預應力結構與普通鋼筋砼結構在使用PKPM、SATWE軟件計算時的主要區別在于“阻尼比”的選用：預應力結構為0.03,普通鋼筋砼結構為0.05?div id="d48novz" class="flower left">

，F(xiàn)采用分別計算并取大值的方法解決；
②由于框架柱施加預應力難度較大

，在使用及建筑允許的前提下，設計采用矩形大截面框架柱(0.8米X1米)以抵抗大跨度梁傳來的較大彎矩

；
③設計時

，結構設計人員所在單位沒法提供預應力結構軟件及相應的解密鎖

，設計時使用PKPM、SATWE軟件計算得出各所需參數及數據

，然后用手工計算的方法解決

。

四

、預應力梁設計過程：
1、選用材料：砼為C40

，非預應力鋼筋為Ⅲ級鋼

，預應力筋為1xNфS15.2低松弛鋼絞線。
2

、內力組合(由PKPM、SATWE程序計算得來)

，見表一：

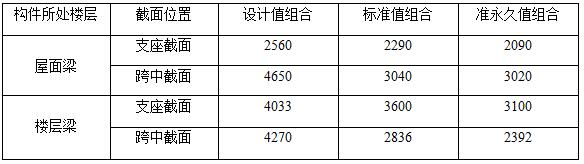

荷載組合彎矩表(單位：KN-M) 表一

鋼結構設計公司某大跨度預應力結構設計心得(圖1)

、預應力梁的截面幾何特征

，見表二：

鋼結構設計公司某大跨度預應力結構設計心得(圖2)

4、預應力筋束形及預應力筋面積估算：
1)

、屋面梁預應力筋估算：
因?yàn)樽饔迷谖菝媪荷系幕詈奢d較小

，故裂縫將由荷載的準永久值組合控制。按屋面梁準永久值組合滿足拉應力0.9ftk控制

，估算屋面梁預應力筋面積，即：
σlc-σpc≤0.9ftk
預應力筋截面面積為AP≥(βML/W-0.9ftk)/[(1/A+ep/W) σpe]
屋面活荷載準永久值系數為0.0

，考慮次彎矩影響

，將彎矩設計值作適當調整

，即：支座取β=0.9，跨中取β=1.2

。
預應力筋有效預應力值：σpe=1860x0.75x0.75=1046Mpa
計算后確定屋面梁配筋3-9ΦS15.2 AP=3753mm2
2)

、樓層梁預應力筋面積估算：
樓層梁為支座控制

，將荷載標準值組合下控制截面砼拉應力放寬至2.5ftk

，并考慮次彎矩的影響

，將彎矩設計值作適當調整

。計算后確定樓層梁配筋3-6ΦS15.2 AP=2502mm2
5

、預應力損失及預應力筋的有效預應力計算：
取張拉控制應力為0.75fFtk 計算結果詳表三~表四
屋面梁預應力筋預應力總損失σL及有效預加力值(NPe) 表三

樓層梁預應力筋預應力總損失σL及有效預加力值(NPe) 表四

設計者通過其他預應力梁的設計案例及本工程設計時對數據綜合比較后

，發現預應力筋的總預應力損失一般控制在20%~30%間較為合理

。若小于下限，則有可能是實際工程中梁跨較小或荷載偏小等因素造成

，設計時沒有必要采用預應力措施而可以考慮采用普通砼結構及相應的手段進行處理

；若超過上限

，則有可能是實際工程中梁跨較大或荷載偏大等因素造成

，而此時采用預應力措施則很難達到預期的經濟

、功能使用等要求

，設計時則應相應考慮采用其他更為合理的結構形式及相應的處理方法

。
6

、梁預應力等效荷載計算：
屋面梁預加力值：NP=(4030+4287)/2=4159KN
樓層梁預加力值：NP=(2785+2957)/2=2871KN
1)、端力偶Me
屋面梁：Me=Npxe=4159x(502-300)x10-3≈840KN-M
樓層梁：Me=Npxe=2871x(457-200)x10-3≈738KN-M
2)

、梁間等效均布力qi
屋面梁：q1=8Npxf/l2=8x4159x0.318/6.942≈220KN-M
q2=8Npxf/l2=8x4159x0.482/10.562≈144KN-M
樓層梁：q1=8Npxf/l2=8x2871x0.318/6.942≈152KN-M
q2=8Npxf/l2=8x2871x0.482/10.562≈99KN-M

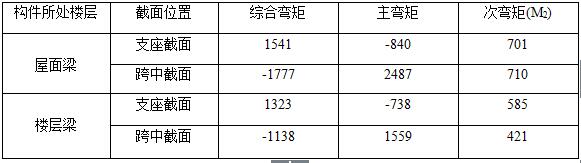

求得框架梁綜合彎矩及次彎矩詳表五

框架梁綜合彎矩及次彎矩計算列表 (單位：KN-M) 表五

、正截面承載力驗算：梁控制截面設計彎矩詳表六

控制截面設計彎矩列表(單位：KN-M) 表六

經驗算正截面承載力能滿足設計要求（過程略）
驗算梁正截面承載力時應注意以下問題：
1)

、預應力度λ≤0.75;
2)、梁端受壓區高度與有效高度比ξ≤0.35;
3)

、折算配筋率μ≤2.5%
8

、截面裂縫寬度驗算及預應力梁撓度驗算均能滿足設計規范要求（過程略）

四

、預應力結構在施工時經常遇到的問題及構造處理：
1、預應力梁支座部位樓層(屋面)板由于水平力過大易產生劈裂破壞

。相應措施：附加斜向45o~60o板內加強筋；
2

、后張法預應力砼構件端部錨固區和構件端面中部在施工張拉后常會出現縱向水平裂縫。相應措施：進行局部受壓承載力計算

，并配置間接鋼筋
