近年中國建造了許多功能復雜、跨度大
關鍵詞:大型場館;鋼結構屋面
1 引言 近年隨著我國經濟的高速發展及2008年北京申奧
、2010年上海申博的成功,眾多大型體育場館和會展場館也在設計和 施工中。這些大型場館功能復雜、跨度大、并具有特別重要的社會影響,所以其建設也受到社會各界廣泛的關注。特別是近年來隨著我國全方位的改革開放,國外的 設計師們也進入了我國設計市場,他們的作品構思新穎、造型獨特、技術也較先進,因而幾乎占據了國內大型場館設計的半壁江山。然而,自從巴黎戴高樂機場E座倒塌事故發生以來,國內建筑界及結構界對于國外設計的作品也進入了理性的思考與審視。最近我國工程界對奧運主場館“鳥巢”設計方案的評審及修改,正是反映了這種趨勢。然而
,問題的實質并不在于異形屋面是誰設計的,而在于設計者對于這樣的異形鋼結構屋蓋的建筑和結構特點是否有足夠的認識,是否找到了具有普遍意義的規律。如果對這些概念設計問題不明確,那么計算再精確也是空的。下面結合一些具體的實際工程,對大型場館建筑異形鋼結構屋面的概念設計問題作一初步探討。 2 屋面形狀與風載的體型系數的關系問題 大型場館屋面的特點一般是覆蓋范圍較大、屋面與水平面的夾角較小。場館根據其周邊封閉與否分成“館”和“場”兩類。對于周邊墻體封閉的稱為“館”,如體育館、展覽館;對于周邊墻體不封閉的稱為“場”,如體育場。 “館”類建筑屋面風的體型系數一般為負,即受風吸作用。由于一般情況下風的吸力小于大跨度屋面自重,所以風吸不是控制荷載。但對于風較大的區域,加上建筑物高度和風振的影響,風吸作用產生的結構效應可能會超出屋面自重 標準值作用下的效應。對結構分析的兩個重要工況:風+自重以及自重+活載,計算分析表明即使受風較大的區域,前者工況下效應的絕對值一般也不會大于后者工況下效應的絕對值,所以往往認為前者仍然不起控制作用。但需特別注意的是,兩種工況下桿件受力可能變號,認為起控制作用的后者工況下的拉桿在前者工況下可能受壓,因此此時的壓桿穩定問題不容忽視。鋼結構大跨度管桁架屋面設計
對于 “場”類建筑,則應根據屋蓋各部分形狀與風向的相對關系來確定屋面受風吸還是風壓
。根據流體力學的基本原理,凡是與某一風向?qū)奈蓓斊是忻娉噬瞎靶危瑒t屋面上表面的水平風速大于屋面下表面水平風速,風對屋面有上托的合力作用,即體型系數為負,是風吸;凡是與某一風向?qū)奈蓓斊是忻娉什ü刃?div id="d48novz" class="flower left">3 屋面形狀與排水及相應荷載的關系問題 大型場館屋面面積大
,屋面排水與結構、使用和維護關系很大。我國古典的“大屋頂”采用了非常接近于“最速降線”的屋面剖切線
,使雨水盡快排下,從而減少了結構受力并降低了對屋面密封性的要求。這是成功的范例根據觀察和分析
(1)屋面形狀盡可能滿足快捷排水的要求。排水路徑要短,水流要分散
(2)對于建筑外形已確定,而此時外形顯然不利于排水的屋面結構
(3)對于如圖3的x向為單向曲線形
(4)對于某些特別容易積聚雨水的部位

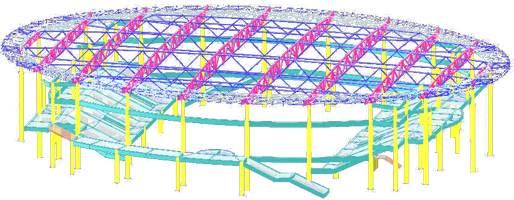

4 屋面結構形式與跨度及厚度的關系問題 大型場館異形鋼結構屋面都是以空間結構的形式出現的
5 屋面形狀的變異與鋼結構節點形式的關系 在大型場館異形鋼結構屋面中,由于結構造型的復雜化必然造成節點形式的非標準化和復雜化
。由于這些公共建筑要求高,投資大,所以節點造價的增加似乎問題不大。然而節點的復雜化帶來應力集中、節點的非標準化帶來質量下降,這些是大家所關心的問題。因此,對于結構的變異造成節點的變異,要有相應的對策,以使其不利影響降為最低。這些問題目前以現場焊接和鑄鋼節點這兩種形式最為普遍。5.1現場焊接 鋼結構的優勢在于標準化工廠制作(包括焊接)
,現場快速安裝(主要用螺栓),而對于大型場館的異形鋼結構屋面,由于造型變化導致構件的標準化劃分非常困難,所以絕大多數工程用現場焊接方法,甚至是大量的高空焊接。 現場高空焊接與工廠焊接相比弊病較多5.2鑄鋼節點 鑄鋼節點的采用是從國外引進的
,反映了鋼結構制造業向工業化、精確化發展的趨勢。鑄鋼節點用于桿件交匯數量多、交角小的節點,可以避免較大的應力集中,并體現出鋼結構“精確的美”,如圖5鑄鋼節點,多根桿件匯交于一點。然而,鑄鋼節點也有被濫用的傾向。在某些少量大口徑鋼管之間接近正交的連接中,也有使用鑄鋼節點的。當鋼管口徑達1m時,所用鑄鋼節點的最大尺度達到5m之多,重達幾噸,甚至十幾噸,其制作難度大、重量大、造價高。對于這類少量幾根鋼管之間的連接,不妨仍采用相貫線焊接,也同樣能滿足受力要求,而且節約材料、降低工程造價,從外觀看也并沒有實質性的區別。所以無論對于什么引進的新技術6 結語 目前
