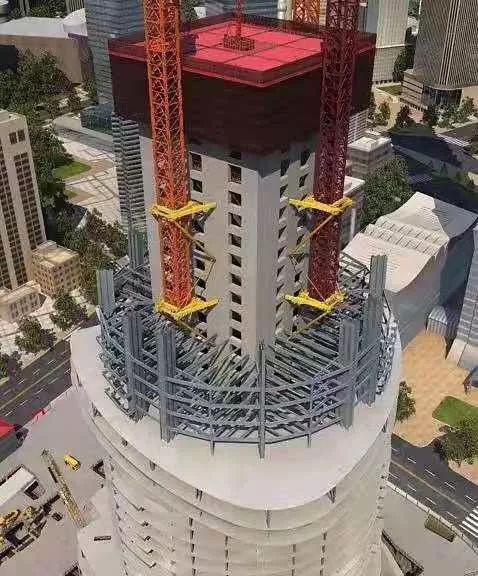

在外框柱與核心筒之間設置伸臂桁架的主要目的是減小結構側移
,它的機理是提高水平荷載作用下的外框架柱的軸力,從而增加框架承擔的傾覆力矩在結構周圍設置腰桁架的作用作用是使各框架柱承受的軸力均勻變化
結構可以根據具體情況
設置加強層后
因此,在結構抗風設計中
而在抗震設計的結構中
沿高度可以布置一個樓層(一道)或多個樓層(多道)的伸臂桁架和腰桁架
伸臂設置的位置不同
?
筒中筒結構中腰桁架的設置則要視減小剪力滯后的效果而定
。由于具體結構的類型和建筑布置的不同,結構的加強層一般宜與高層建筑的設備層和避難層統一
從具體的技術層面上講,伸臂桁架和腰桁架的剛度不宜太大
由于抗震結構中設置加強層
一般情況下
,加強層及上下相鄰層中混凝土構件的抗震構造措施應提高一級采用,特一級時可不再提高。伸臂桁架的上下弦是桁架的重要構件,必然有拉伸和壓縮變形
,有時又樓板剛好處于同一標高,因此若按照樓板無限剛的假定進行計算,則應將伸臂桁架單獨開來,以便釋放上下弦的拉伸和壓縮變形,或者計算的時候樓板采用彈性膜假定,實際設計中一般在加強層均需要根據具體情況提出不同的構造措施和計算假定。當伸臂桁架或腰桁架兼做轉換層構件時
,不僅需要驗算其豎向變形和承載力,而且對于這種構件的抗震性能應提出特殊的嚴格要求。在高烈度設防區
,當在較高的或者特別不規則的高層建筑中設置加強層時,還宜采取進一步的性能設計要求和措施。為了保證它在中震或大震作用下的安全性,可以要求其桿件和相鄰桿件在中震或大震下不屈服,甚至更高的性能要求。根據結構高度及其重要性,宜采用靜力彈塑性分析或時程分析檢驗結構在中震及大震下的表現,以評估其達到設計抗震性能目標的能力。?
伸臂桁架和腰桁架
伸臂桁架和核心筒之間的連接應采用剛接
與伸臂桁架相連部位的混凝土墻內應設置豎向鋼骨
;如果原來結構中已經設置鋼骨,則應利用此鋼骨與伸臂桁架構件相連,如果未設置鋼骨,則可以在相鄰樓層設置局部鋼骨。?
但是在結構施工階段
,應對伸臂桁架結構與核心筒之間連接采用措施,使二者之間可以豎向滑動,以避免由于施工階段內外結構構件的豎向變形差在伸臂結構中產生過大的初始應力。待結構的豎向變形差基本消除后,再進行連接。伸臂桁架與外框柱的連接雖然可以采用鉸接,但是為了保證連接的可靠性
,柱中宜有鋼骨(或局部鋼骨)與其上先弦連接。加強層及其上下各一層的外框鋼骨混凝土柱,應沿柱全高加密箍筋
;鋼柱的板件寬厚比限值應按照設防烈度提高一度的要求確定。由于加強層上下產生的內力突變,加強層上下層樓板會傳遞很大的剪力
,因此應適當增強樓板的剛度,樓板厚度不宜小于150mm,且不宜開較大的洞口,樓板的混凝土強度等級不宜小于C30,且應設置雙向雙排鋼筋。有必要時地址:湖北武漢市硚口區古田二路華生漢口城市廣場
