鋼結構體育館設計
發布時間：2020-07-13 20:52:08 發布人：鋼結構設計 瀏覽量：
本項目主體結構采用鋼筋混凝土框架結構，屋蓋為鋼結構
，屋蓋平面外形為月牙形，屋蓋屋頂鋼結構由跨度為330m的落地內拱、支撐在混凝土柱頂?shù)耐夤凹奥?lián)系兩拱的桁架組成。外拱的跨度為89m，位于9軸支座與拱腳之間。

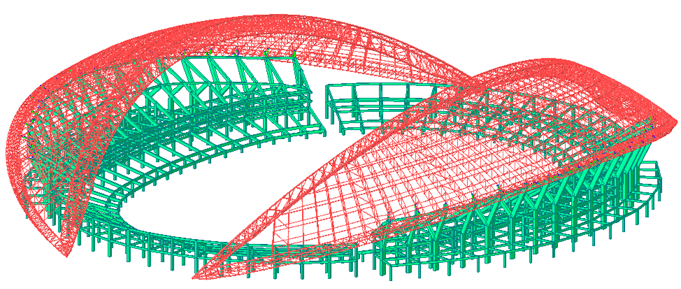

體育場結構整體模型
下部混凝土看臺
屋蓋鋼結構布置
02
屋蓋鋼結構體系
內拱跨度約為330m，結構高度及寬度如下圖所示
。為了便于和桁架的連接，內拱結構單元的橫向剖面的桿件布置延續了桁架桿件布置，而在縱向則采用弦桿及平面菱形腹桿連接。如下圖所示。內拱結構單元三維圖
內拱結構單元平面圖
外拱總跨長為330m
，拱的中間部分落在柱頂支座上，支座間距12m。最大跨度分布在兩端，平面跨度為79m，結構高度及寬度下圖所示。外拱結構單元
共布置26榀桁架
，最大跨度58.9m，最小跨度22.9m，桁架高度為3.5m.，如下圖所示。單榀桁架桿件布置
03
計算分析軟件
結構整體分析采用Midas/Gen軟件。
穩定性分析采用ANSYS軟件
。04
荷載及荷載組合
1 結構自重
，放大1.1考慮插板重量。
2 屋面板荷載：0.5kN/m2
。
局部馬道及燈具荷載：2kN/m
。
3 屋面活荷載0.5kN/m2。
4 屋面雪荷載0.40kN/m2
。
5 風荷載
5.1 基本風壓： 0.6kN/m2
，地面粗糙度B類。
5.2 屋頂體型系數根據風洞實驗結果取值
。5.3 風振系數按照風洞試驗單位提供的數值模擬結果取值
。5.3 風荷載高度系數按實際高度查規范取值。
詳細的風荷載體型系數分布詳風洞試驗報告
，報告中根據結構的對稱性給出了0～90度的風荷載體型系數。下圖給出30度風向角風荷載體型系數分布圖，此風向角下屋蓋罩棚上風荷載體型系數最大。原創文章地址：http://www.junfeng.cc/index.php/shejiyewu/136.html
